日韩国产欧美一区二区在线_一区二区三区欧美日韩精品在线_中文字幕国产一区二区三区_欧美综合亚洲日韩精品_亚洲AV综合色区久久精品_国产日本一区二区三区_中文亚洲视频一级黄片_国产日本亚洲一区二区三区_亚洲欧美日韩国产成人一区

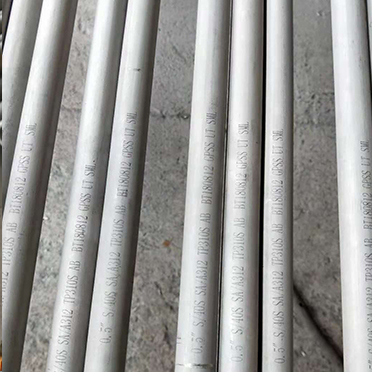

309s不銹鋼無(wú)縫管在使用中出現失效，需要結合材料特性和失效機制分析原因：

一.材料特性與潛在失效誘因?
?高溫氧化失效：
309S因含鉻23%、鎳13%，高溫抗氧化性?xún)?yōu)于304不銹鋼（980℃以下穩定），但長(cháng)期超溫服役可能導致氧化皮剝落，加速壁厚減薄。
失效表現：管壁局部減?。?0%，伴隨龜裂狀氧化層。
晶間腐蝕敏感性：
盡管為低碳設計（C≤0.08%），若焊接或熱處理時(shí)在450-850℃敏化區間停留過(guò)久，仍會(huì )引發(fā)鉻碳化物沿晶界析出，導致貧鉻區腐蝕。
典型特征?：焊縫熱影響區出現“刀口腐蝕”，電鏡下可見(jiàn)晶界網(wǎng)狀裂紋。
應力腐蝕開(kāi)裂（SCC）：
在含氯離子介質(zhì)（如海水、化工流體）中，拉應力與腐蝕協(xié)同作用易誘發(fā)穿晶/沿晶裂紋：
?臨界條件?：Cl?＞50ppm+應力＞50%屈服強度時(shí)風(fēng)險劇增。
?斷口形態(tài)?：宏觀(guān)脆性斷裂，微觀(guān)可見(jiàn)“河流花樣”解理特征。
二.工藝缺陷引發(fā)的失效
焊接缺陷：未焊透或氣孔成為腐蝕起始點(diǎn)，渦流檢測顯示信號異常波動(dòng)。
冷加工殘余應力：冷拔管變形量＞30%時(shí)，X射線(xiàn)衍射測出殘余應力≥350MPa。
?熱處理不當：固溶處理不充分導致碳化物聚集，金相顯示晶界連續碳化鉻鏈。
如何預防改進(jìn)？
1、材料優(yōu)化?
超低碳控制（C≤0.03%）+ 添加鈦/鈮穩定化元素（如321、347合金）。
?2、工藝控制?
焊接：層溫≤150℃，焊后1060-1100℃固溶處理+急冷。
安裝：避免與碳鋼直接接觸，防止電偶腐蝕。
?3、環(huán)境監控
氯離子濃度實(shí)時(shí)監測，介質(zhì)溫度控制在設計值80%以下。
通過(guò)針對性?xún)?yōu)化材料與工藝，可顯著(zhù)提升309s不銹鋼無(wú)縫管在高溫腐蝕環(huán)境下的服役可靠性。
